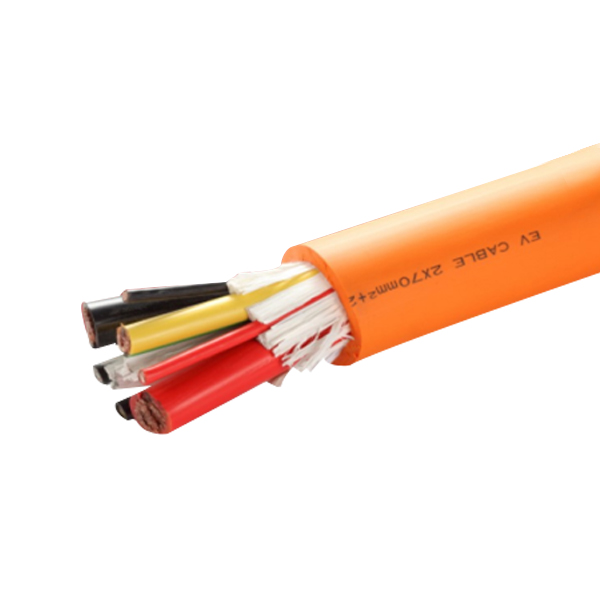

电动汽车充电用电缆
电动汽车充电用电缆
适用范围

本产品主要适用于额定电压交流450/750V及以下和直流1.0kV及以下电动汽车传导充电连接装置用。

使用特性

1.交流充电用电缆

2.小功率、慢充;

3.额定电压为(AC):450/750V及以下。

4.直流充电用电缆

5.大功率、快充;

6.额定电压为(DC) 1.0kV及以下。

7.使用环境温度范围为-40℃~+50℃。

8.温度范围

导体最高连续工作温度(最高工作温度)和使用环境最低温度见表1

1

绝缘材料代号

护套材料代号

温度 ℃

导体最高连续工作温度

使用环境最低温度

S

SF

+70

-25

S90

S90UF

+90

-40

E

UF

+90

-40

EY

UYJ

+90

-40

产品常用型号及名称

产品型号

产品名称

SS

热塑性弹性体绝缘热塑性弹性体护套电动汽车充电用电缆

SSPS

热塑性弹性体绝缘铜丝编织屏蔽热塑性弹性体内护层和护套电动汽车充电用电缆

SF

热塑性弹性体绝缘热固性弹性体护套电动汽车充电用电缆

SSPF

热塑性弹性体绝缘铜丝编织屏蔽热塑性弹性体内护层热固性弹性体护套电动汽车充电用电缆

S90S90

热塑性弹性体绝缘热塑性弹性体护套电动汽车充电用电缆

S90S90PS90

热塑性弹性体绝缘铜丝编织屏蔽热塑性弹性体内护层和护套电动汽车充电用电缆

S90F

热塑性弹性体绝缘热固性弹性体护套电动汽车充电用电缆

S90S90PF

热塑性弹性体绝缘热塑性弹性体内护层热固性弹性体护套电动汽车充电用电缆

S90U

热塑性弹性体绝缘聚氨酯弹性体护套电动汽车充电用电缆

S90S90PU

热塑性弹性体绝缘铜丝编织屏蔽热塑性弹性体内护层聚氨酯弹性体护套电动汽车充电用电缆

S90UPU

热塑性弹性体绝缘铜丝编织屏蔽聚氨酯弹性体内护层和护套电动汽车充电用电缆

EU

乙丙橡胶或类似合成橡胶绝缘聚氨酯弹性体护套电动汽车充电用电缆

EUPU

乙丙橡胶或类似合成橡胶绝缘铜丝编织屏蔽聚氨酯弹性体内护层和护套电动汽车充电用电缆

EF

乙丙橡胶或类似合成橡胶绝缘热固性弹性体护套电动汽车充电用电缆

EFPF

乙丙橡胶或类似合成橡胶绝缘铜丝编织屏蔽热固性弹性体内护层和护套电动汽车充电用电缆

EYU

硬乙丙橡胶或类似合成橡胶绝缘聚氨酯弹性体护套电动汽车充电用电缆

EYUPU

硬乙丙橡胶或类似合成材料绝缘铜丝编织屏蔽聚氨酯弹性体内护层和护套电动汽车充电用电缆

EYYJ

硬乙丙橡胶或类似合成材料绝缘交联聚烯烃护套电动汽车充电用电缆

EYYJPYJ

硬乙丙橡胶或类似合成材料绝缘铜丝编织屏蔽交联聚烯烃内护层和护套电动汽车充电用电缆

注:电缆导体为第6种导体时,在型号的左侧标示“R”。

产品主要优点

1.对环境的适应性强,工作环境温度范围广。

2.具有较高的机械性能,抗张强度大。

3.在充电过程中,对电压、电流等信号能进行可靠地控制和传输,具有防电磁干扰等特性,信号传输稳定。

4.具有较好的柔韧性和曲挠性,允许最小弯曲半径小,十分方便布线,特别是在狭小空间或转角处。

5.具有良好的耐热、耐寒、耐臭氧、耐酸碱、耐油、耐磨、耐水解、耐候和耐老化等性能,其外还具有良好的抗开裂、抗碾压和阻燃性能。

导体标称截面积

电缆类型

线芯类型

标称截面积/mm2

交流充电用电缆

主绝缘线芯

1.070

信号或控制线芯

0.51.5

直流充电用电缆

主绝缘线芯

10240

信号或控制线芯

6120

辅助电源线芯

46

信号或控制线芯

0.752.5

主要技术要求

1.导体采用结构符合GB/T3956要求的第5种或第6种镀金属或不镀金属软铜导体。

2.绝缘采用热塑性弹性体材料、乙丙橡胶或类似的合成橡胶、硬乙丙橡胶或类似的无卤合成材料。

3.护套采用热塑性弹性体材料、热固性弹性体合成材料、聚氨酯弹性体材料、无卤交联聚烯烃或类似材料。

4.其他技术要求见表4~表8

绝缘标称厚度

导体标称截面积mm2

绝缘标称厚度/mm

导体标称截面积mm2

绝缘标称厚度/mm

SS90E

EY

SS90E

EY

1.0

0.8

0.7

35

1.2

0.9

1.5

0.8

0.7

50

1.4

1.0

2.5

0.8

0.7

70

1.4

1.1

4

1.0

0.7

95

1.6

1.1

6

1.0

0.7

120

1.6

1.2

10

1.0

0.7

150

1.8

1.4

16

1.0

0.7

185

2.0

1.6

25

1.2

0.9

240

2.2

1.7

交流充电用电缆护套厚度和电缆外径(SS90E绝缘)

主绝缘芯数×标称截面积mm2

护套标称厚度mm

电缆平均外径参考值mm

无总屏蔽电缆

总屏蔽电缆

无总屏蔽电缆

总屏蔽电缆

U护套

其他材料

U护套

其他材料

U护套

其他

材料

U护套

其他

材料

下限

上限

下限

上限

下限

上限

下限

上限

3×1.0

1.0

1.7

1.1

1.8

9.6

12.4

10.9

14.0

10.9

14.0

12.3

15.7

3×1.5

1.1

1.8

1.1

1.9

10.3

13.2

11.6

14.9

11.4

14.6

12.9

16.6

3×2.5

1.1

1.9

1.2

2.0

11.0

14.2

12.6

16.1

12.4

15.8

13.9

17.8

3×4

1.2

2.0

1.3

2.2

12.9

16.4

14.4

18.4

14.4

18.4

16.1

20.5

3×6

1.3

2.2

1.4

2.3

14.1

18.0

15.8

20.2

15.6

19.9

17.4

22.1

3×10

1.4

2.3

1.5

2.5

15.8

20.2

17.6

22.3

17.4

22.1

19.3

24.5

3×16

1.6

2.6

1.6

2.7

18.1

23.0

20.1

25.4

19.5

24.7

21.6

27.4

3×25

1.7

2.9

1.9

3.1

21.7

27.5

24.0

30.4

23.4

29.6

25.7

32.5

3×35

2.0

3.3

2.1

3.5

25.2

31.9

27.7

35.0

27.1

34.2

29.7

37.6

3×50

2.2

3.7

2.3

3.9

29.6

37.3

32.4

40.9

31.4

39.6

34.5

43.4

3×70

2.5

4.2

2.6

4.4

33.9

42.7

37.1

46.8

35.7

45.0

39.2

49.3

4×1.0

1.1

1.8

1.1

1.9

10.5

13.6

11.9

15.2

11.7

15.0

13.2

16.9

4×1.5

1.1

1.9

1.2

2.0

11.0

14.2

12.6

16.1

12.4

15.8

13.9

17.8

4×2.5

1.2

2.0

1.3

2.1

12.2

15.6

13.7

17.5

13.7

17.5

15.3

19.4

4×4

1.3

2.2

1.4

2.3

14.3

18.2

16.0

20.4

15.8

20.2

17.6

22.3

(续)表5 交流充电用电缆1.5护套厚度和电缆外径(SS90E绝缘)

主绝缘芯数×标称截面积mm2

护套标称厚度mm

电缆平均外径参考值mm

无总屏蔽电缆

总屏蔽电缆

无总屏蔽电缆

总屏蔽电缆

U护套

其他材料

U护套

其他材料

U护套

其他

材料

U护套

其他

材料

下限

上限

下限

上限

下限

上限

下限

上限

4×6

1.4

2.3

1.5

2.5

15.7

20.0

17.5

22.2

17.3

22.0

19.2

24.4

4×10

1.5

2.5

1.6

2.7

17.7

22.6

19.7

25.0

19.3

24.5

21.4

27.1

4×16

1.7

2.8

1.8

3.0

20.4

25.9

22.5

28.6

22.0

27.8

24.3

30.7

4×25

1.9

3.2

2.0

3.4

24.7

31.2

27.2

34.3

26.5

33.5

29.2

36.8

4×35

2.2

3.6

2.3

3.8

28.1

35.5

30.8

38.9

29.9

37.8

32.8

41.4

4×50

2.5

4.1

2.6

4.3

33.1

41.8

36.2

45.6

34.9

44.0

38.2

48.1

4×70

2.8

4.6

2.8

4.7

37.9

47.8

41.4

52.1

39.5

49.8

43.2

54.4

5×1.0

1.1

1.9

1.2

2.0

11.3

14.5

12.9

16.4

12.7

16.2

14.2

18.1

5×1.5

1.2

2.0

1.3

2.1

12.1

15.5

13.6

17.4

13.6

17.4

15.2

19.3

5×2.5

1.3

2.1

1.3

2.2

13.3

17.0

14.9

19.0

14.7

18.7

16.4

20.9

5×4

1.4

2.3

1.5

2.5

15.8

20.2

17.6

22.3

17.4

22.1

19.3

24.5

5×6

1.5

2.5

1.6

2.6

17.4

22.1

19.3

24.5

18.9

24.0

20.8

26.4

5×10

1.6

2.7

1.7

2.9

19.8

25.1

21.9

27.7

21.3

27.0

23.6

29.9

5×16

1.8

3.0

1.9

3.2

22.7

28.8

25.0

31.7

24.3

30.7

26.8

33.8

5×25

2.2

3.6

2.2

3.7

28.0

35.4

30.7

38.8

29.7

37.4

32.5

41.0

5×35

2.3

3.9

2.5

4.1

31.1

39.2

34.2

43.1

33.1

41.8

36.2

45.6

5×50

2.7

4.5

2.8

4.6

36.8

46.3

40.2

50.6

38.6

48.6

42.0

52.9

5×70

3.0

5.0

3.1

5.2

42.0

52.9

45.9

57.7

44.1

55.4

48.1

60.5

交流充电用电缆护套厚度和电缆外径(EY绝缘)

主绝缘芯数×标称截面积mm2

护套标称厚度mm

电缆平均外径参考值mm

无总屏蔽电缆

总屏蔽电缆

无总屏蔽电缆

总屏蔽电缆

U护套

其他材料

U护套

其他材料

U护套

其他

材料

U护套

其他

材料

下限

上限

下限

上限

下限

上限

下限

上限

3×1.0

1.0

1.7

1.1

1.8

9.3

12.0

10.6

13.7

10.6

13.7

12.0

15.4

3×1.5

1.0

1.7

1.1

1.9

9.7

12.5

11.0

14.2

11.0

14.2

12.6

16.1

3×2.5

1.1

1.8

1.1

1.9

10.6

13.7

12.0

15.4

11.8

15.1

13.3

17.0

3×4

1.1

1.9

1.3

2.1

11.6

14.9

13.1

16.8

13.3

17.0

14.9

19.0

3×6

1.2

2.0

1.3

2.2

12.9

16.4

14.4

18.4

14.4

18.4

16.1

20.5

3×10

1.3

2.2

1.4

2.4

14.7

19.7

16.4

20.9

16.2

20.6

18.1

23.0

3×16

1.5

2.5

1.6

2.6

17.0

21.6

18.9

24.0

18.5

23.5

20.4

25.9

3×25

1.7

2.8

1.8

3.0

20.6

26.2

22.7

28.8

22.2

28.1

24.5

31.0

3×35

1.9

3.3

2.0

3.3

23.8

30.1

26.1

33.0

25.6

32.4

28.1

35.5

3×50

2.2

3.6

2.2

3.7

27.9

35.3

30.6

38.6

29.6

37.3

32.4

40.9

3×70

2.4

4.0

2.5

4.2

32.4

40.9

35.5

44.8

34.3

43.2

37.5

47.3

4×1.0

1.0

1.7

1.1

1.9

9.9

12.7

11.2

14.4

11.2

14.4

12.8

16.3

4×1.5

1.1

1.8

1.1

1.9

10.6

13.7

12.0

15.4

11.8

15.1

13.3

17.0

4×2.5

1.1

1.9

1.3

2.1

11.5

14.8

13.0

16.7

13.2

16.9

14.8

18.8

4×4

1.2

2.0

1.3

2.2

12.9

16.4

14.4

18.4

14.4

18.4

16.1

20.5

(续)表交流充电用电缆护套厚度和电缆外径(EY绝缘)

主绝缘芯数×标称截面积mm2

护套标称厚度mm

电缆平均外径参考值mm

无总屏蔽电缆

总屏蔽电缆

无总屏蔽电缆

总屏蔽电缆

U护套

其他材料

U护套

其他材料

U护套

其他

材料

U护套

其他

材料

下限

上限

下限

上限

下限

上限

下限

上限

4×6

1.3

2.2

1.4

2.3

14.3

18.2

16.0

20.4

15.8

20.2

17.6

22.3

4×10

1.4

2.4

1.5

2.5

16.3

20.8

18.2

23.2

17.8

22.7

19.8

25.1

4×16

1.6

2.7

1.7

2.8

19.0

24.1

21.1

26.8

20.5

26.0

22.6

28.7

4×25

1.9

3.1

2.0

3.3

23.4

29.6

25.7

32.5

25.2

31.9

27.7

35.0

4×35

2.0

3.4

2.2

3.6

26.4

33.4

29.1

36.7

28.4

35.9

31.1

39.2

4×50

2.3

3.9

2.5

4.1

30.9

39.0

34.0

42.8

32.9

41.5

36.0

45.4

4×70

2.6

4.4

2.8

4.6

36.1

45.5

39.5

49.8

38.1

48.0

41.6

52.3

5×1.0

1.1

1.8

1.2

2.0

10.8

13.9

12.2

15.6

12.2

15.6

13.7

17.5

5×1.5

1.1

1.9

1.3

2.1

11.4

14.6

12.9

16.6

13.1

16.8

14.7

18.7

5×2.5

1.2

2.0

1.3

2.2

12.7

16.2

14.2

18.1

14.2

18.1

15.9

20.3

5×4

1.3

2.2

1.4

2.3

14.2

18.1

15.9

20.3

15.7

20.0

17.5

22.2

5×6

1.4

2.3

1.5

2.5

15.7

20.0

17.5

22.2

17.3

22.0

19.2

24.4

5×10

1.6

2.6

1.6

2.7

18.3

23.3

20.2

25.7

19.7

25.0

21.8

27.6

5×16

1.7

2.9

1.8

3.0

21.1

26.8

23.4

29.6

22.6

28.7

24.9

31.6

5×25

2.0

3.4

2.2

3.6

26.2

33.1

28.9

36.5

28.2

35.6

30.9

39.0

5×35

2.2

3.7

2.3

3.9

29.4

37.1

32.2

40.7

31.2

39.4

34.3

43.2

5×50

2.5

4.2

2.6

4.4

34.3

43.2

37.5

47.3

36.1

45.5

39.5

49.8

5×70

2.9

4.8

3.0

5.0

40.2

50.6

43.9

55.2

42.2

53.2

46.1

58.0

直流充电用电缆护套厚度和电缆外径(SS90E绝缘)

主绝缘芯数×标称截面积mm2

护套标称厚度mm

电缆平均外径参考值mm

无总屏蔽电缆

总屏蔽电缆

无总屏蔽电缆

总屏蔽电缆

U护套

其他材料

U护套

其他材料

U护套

其他

材料

U护套

其他

材料

下限

上限

下限

上限

下限

上限

下限

上限

2×10

1.4

2.3

1.4

2.4

15.3

19.6

17.1

21.7

16.7

21.2

18.6

23.6

2×16

1.5

2.5

1.6

2.7

17.8

22.7

19.8

25.1

19.4

24.6

21.5

27.2

2×25

1.8

3.0

1.9

3.2

22.2

28.1

24.5

31.0

24.0

30.4

26.5

33.5

2×35

2.0

3.3

2.1

3.5

25.2

31.8

27.7

35.0

27.1

34.2

29.7

37.6

2×50

2.2

3.7

2.3

3.9

29.6

37.3

32.4

40.9

31.4

39.6

34.5

43.4

2×70

2.5

4.2

2.6

4.4

33.9

42.7

37.1

46.8

35.9

45.2

39.3

49.6

2×95

2.8

4.6

2.9

4.8

38.4

48.4

41.8

52.7

40.4

50.9

44.1

55.4

2×120

3.0

5.0

3.1

5.2

42.3

53.3

46.2

58.1

44.3

55.8

48.4

60.8

2×150

3.3

5.5

3.4

5.7

47.4

59.6

51.6

64.9

49.0

61.7

53.5

67.2

2×185

3.6

6.0

3.7

6.2

52.3

65.8

56.9

71.5

53.9

67.8

58.7

73.8

2×240

4.1

6.8

4.1

6.9

59.5

74.8

64.7

81.2

60.9

76.6

66.3

83.3

直流充电用电缆护套厚度和电缆外径(EY绝缘)

主绝缘芯数×标称截面积mm2

护套标称厚度mm

电缆平均外径参考值mm

无总屏蔽电缆

总屏蔽电缆

无总屏蔽电缆

总屏蔽电缆

U护套

其他材料

U护套

其他材料

U护套

其他

材料

U护套

其他

材料

下限

上限

下限

上限

下限

上限

下限

上限

2×10

1.3

2.1

1.4

2.3

13.9

17.8

15.4

19.7

15.4

19.7

17.2

21.8

2×16

1.4

2.4

1.6

2.6

16.4

20.9

18.3

23.3

18.1

23.0

20.1

25.4

2×25

1.7

2.8

1.9

3.2

20.7

26.3

22.8

28.9

23.9

30.3

26.4

33.4

2×35

1.9

3.1

2.0

3.3

23.8

30.1

26.1

33.0

25.6

32.3

28.1

35.5

2×50

2.2

3.6

2.2

3.7

27.9

35.3

30.6

38.6

29.5

37.3

32.4

40.9

2×70

2.4

4.0

2.5

4.2

32.4

40.9

35.5

44.8

34.2

43.1

37.5

47.2

2×95

2.6

4.4

2.8

4.6

36.0

45.4

39.4

49.7

38.2

48.1

41.7

52.4

2×120

2.9

4.8

3.0

5.0

40.5

51.0

44.1

55.6

42.5

53.5

46.4

58.3

2×150

3.2

5.4

3.3

5.5

45.6

57.4

49.8

62.6

47.2

59.4

51.4

64.7

2×185

3.5

5.8

3.6

6.0

50.5

63.5

54.9

69.0

52.1

65.5

56.7

71.3

2×240

3.9

6.5

4.0

6.7

57.1

71.8

62.1

78.0

58.7

73.8

63.9

80.3



返回
