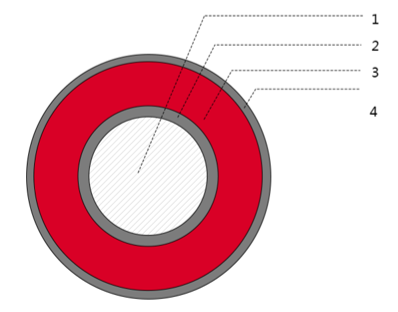

1-镀锡铜导体；2-导体屏蔽；3-乙丙橡胶绝缘；4-可剥离绝缘屏蔽。
本产品适用于箱变、开关柜内部连接，箱变、开关柜与外部连接及临时场所供电用等。
1. 额定工作电压：0.6/1kV～26/35kV；
2. 正常运行时导体最高允许温度为90℃；
3. 短路时导体最高允许温度250℃（最长持续5S）。
4. 使用环境温度：-40℃～+90℃。
5. 敷设时环境温度≥0℃。
表1
|
产品型号 |
名称 |
|
ERF |
乙丙橡胶绝缘弹性体护套软电缆 |
|
ZC-ERF |
乙丙橡胶绝缘弹性体护套阻燃C类软电缆 |
|
BER |
乙丙橡胶绝缘软电缆 |
1. 乙丙橡胶绝缘具有优异的耐热性能（能在较高的环境温度下稳定工作）、耐臭氧性能、耐候性和良好的电气绝缘性能。
2. 氯化聚乙烯护套：
3. 具有卓越的阻燃性能，属于难燃材料（氧指数达32%)，即使燃烧也会在极短时间内自熄，阻燃等级可达阻燃A类标准。
4. 优异的耐候性能，能够抵抗紫外线、臭氧、雨水和较寒冷天气，对环境的适应性强；
5. 具有良好的耐油和耐化学腐蚀性能，对油类等化学品有较好的抵抗能力；
6. 具有较高的机械强度，耐磨、抗撕裂性能强，能承受一定的机械应力和冲击；
7. 产品具有良好的高柔软性能，便于频繁移动、弯曲和扭转，空间需求小，易于安装。
1导体采用符合GB/T3956要求的第5种软铜导体。
5.2绝缘采用乙丙橡胶混合物。
5.3护套采用氯化聚乙烯橡胶混合物。
5.4 20℃时导体最大直流电阻符合下表规定。
5.5其他技术参数见表2和表3。
表2 ERF-0.6/1kV技术参数表
|
导体芯数×标称截面积（mm2） |
标称厚度（mm） |
近似外径 （mm） |
20℃时导体最大直流电阻Ω/km |
||
|
绝缘 |
护套 |
不镀金属层 |
镀金属层 |
||
|
1×2.5 |
1.0 |
1.4 |
7.0 |
7.98 |
8.21 |
|
1×4 |
1.0 |
1.4 |
7.5 |
4.95 |
5.09 |
|
1×6 |
1.0 |
1.4 |
8.0 |
3.30 |
3.39 |
|
1×10 |
1.0 |
1.4 |
9.3 |
1.91 |
1.94 |
|
1×16 |
1.0 |
1.4 |
10.5 |
1.21 |
1.24 |
|
1×25 |
1.2 |
1.4 |
12.0 |
0.780 |
0.795 |
|
1×35 |
1.2 |
1.4 |
13.2 |
0.554 |
0.565 |
|
1×50 |
1.4 |
1.4 |
15.8 |
0.386 |
0.393 |
|
1×70 |
1.4 |
1.6 |
17.8 |
0.272 |
0.277 |
|
1×95 |
1.6 |
1.6 |
20.0 |
0.206 |
0.210 |
|
1×120 |
1.6 |
1.6 |
22.0 |
0.161 |
0.164 |
|
1×150 |
1.8 |
1.8 |
24.8 |
0.129 |
0.132 |
|
1×185 |
2.0 |
1.8 |
27.0 |
0.106 |
0.108 |
|
1×240 |
2.2 |
1.9 |
30.0 |
0.0801 |
0.0817 |
|
1×300 |
2.4 |
2.0 |
32.5 |
0.0641 |
0.0654 |
|
1×400 |
2.6 |
2.1 |
36.8 |
0.0486 |
0.0495 |
表3 BER-8.7/15kV技术参数表
|
导体芯数×标称截面积（mm2） |
标称厚度（mm） |
近似外径 （mm） |
20℃时导体最大直流电阻Ω/km |
|||
|
导体屏蔽 |
绝缘 |
绝缘屏蔽 |
不镀金属层 |
镀金属层 |
||
|
1×16 |
0.7 |
5.0 |
0.8 |
18.8 |
1.21 |
1.24 |
|
1×25 |
0.7 |
5.0 |
0.8 |
19.8 |
0.780 |
0.795 |
|
1×35 |
0.7 |
5.0 |
0.8 |
21.0 |
0.554 |
0.565 |
|
1×50 |
0.7 |
5.0 |
0.8 |
23.0 |
0.386 |
0.393 |
|
1×70 |
0.7 |
5.0 |
0.8 |
25.0 |
0.272 |
0.277 |
|
1×95 |
0.7 |
5.0 |
0.8 |
26.8 |
0.206 |
0.210 |
|
1×120 |
0.7 |
5.0 |
0.8 |
28.6 |
0.161 |
0.164 |
|
1×150 |
0.7 |
5.0 |
0.8 |
31.0 |
0.129 |
0.132 |
|
1×185 |
0.7 |
5.0 |
0.8 |
32.6 |
0.106 |
0.108 |
|
1×240 |
0.7 |
5.0 |
0.8 |
35.0 |
0.0801 |
0.0817 |
|
1×300 |
0.7 |
5.0 |
0.8 |
36.9 |
0.0641 |
0.0654 |
|
1×400 |
0.7 |
5.0 |
0.8 |
40.5 |
0.0486 |
0.0495 |
